Подбор шпонки и шпоночного паза по диаметру вала

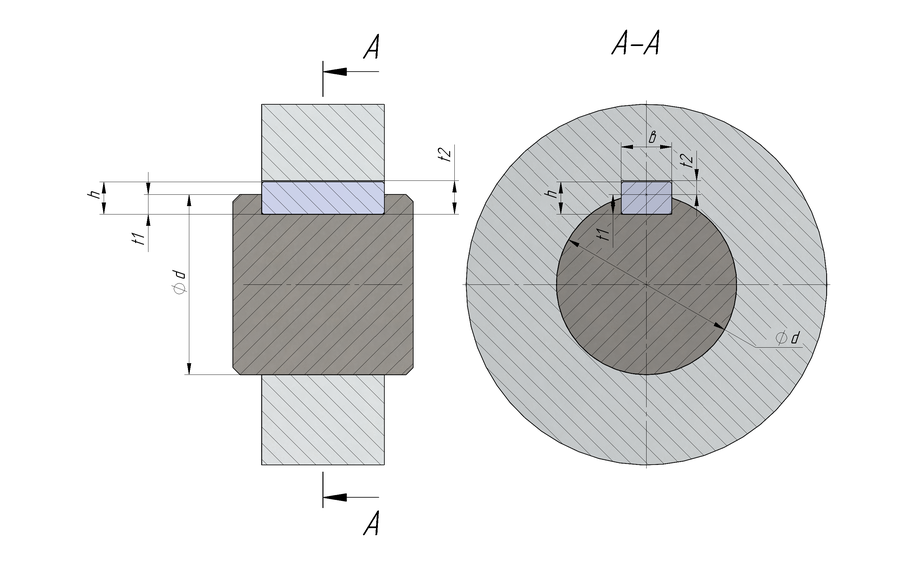

Чертеж

Почему важно правильно подбирать шпонку и шпоночный паз?

Правильный подбор шпонки и шпоночного паза – это вопрос надежности всего механизма. Когда эти элементы подобраны неправильно, последствия проявляются не сразу, но всегда приводят к серьезным поломкам. Представьте себе редуктор, в котором шпонка между валом и шестерней подобрана "на глазок". Сначала все работает нормально, но постепенно появляется люфт, затем начинается вибрация, и в какой-то момент шестерня просто проворачивается на валу, срезая шпонку и повреждая посадочные поверхности. В результате – дорогостоящий ремонт и простой оборудования.

Ошибки в подборе приводят к характерным проблемам: сминанию рабочих граней, проворачиванию деталей на валу, появлению усталостных трещин в зоне паза. В особо тяжелых случаях может произойти разрушение вала или ступицы. Чтобы этого избежать, необходимо не только правильно подбирать стандартные размеры по ГОСТам, но и учитывать реальные рабочие условия – нагрузку, частоту вращения, наличие ударных воздействий и температурный режим работы механизма.

В конечном счете, время, потраченное на точный подбор шпонки и фрезеровку паза, многократно окупается за счет увеличения ресурса оборудования и предотвращения аварийных ситуаций.
