Подбор стопорного кольца

Подбор по диаметру вала внешнего (внутреннего) стопорного кольца и размеров канавки

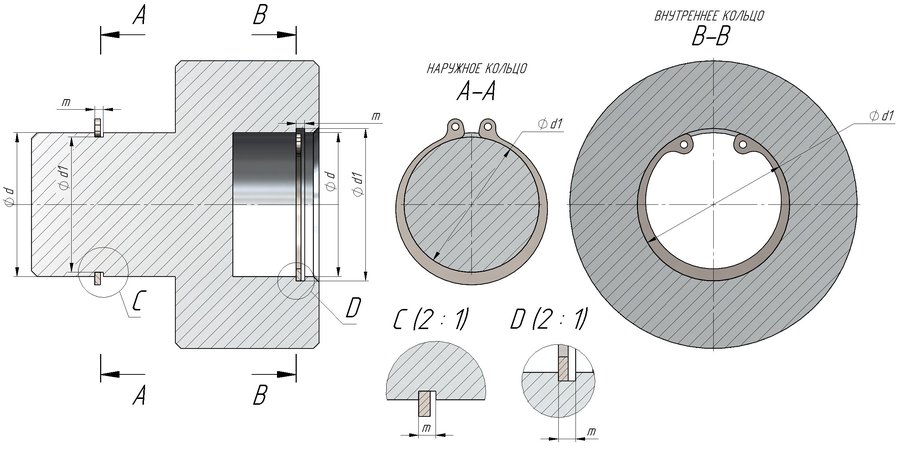

Чертеж

Почему важно правильно подбирать стопорное кольцо?

Правильный выбор стопорного кольца критически важен для надежности и долговечности механических узлов. Эти элементы предназначены для фиксации подшипников, шестерен и других деталей на валах или в отверстиях, предотвращая их осевое смещение. Ошибки в подборе приводят к следующим проблемам:

Выпадение или деформация кольца из-за несоответствия нагрузкам
Преждевременный износ посадочных канавок и сопрягаемых деталей
Разрушение узла при вибрациях или ударных нагрузках
Заклинивание механизма при неправильной установке

При подборе необходимо учитывать три основных фактора:

Тип кольца
Стандарт
Диаметр вала/отверстия

Пример последствий ошибки: использование кольца DIN 471 вместо усиленного DIN 5406 в высоконагруженном редукторе приведет к выскакиванию фиксатора и разрушению подшипникового узла уже через 200-300 часов работы.Для критичных применений рекомендуется:

Проверять радиальный и осевой зазоры
Учитывать динамические нагрузки
Выбирать кольца с антикоррозионным покрытием для агрессивных сред
Использовать специальный инструмент для монтажа/демонтажа

Грамотный подбор стопорных колец по этим параметрам обеспечит надежную фиксацию деталей и предотвратит аварии оборудования.
